Грязевик – это специальный узел расширения в трубопроводе, обладающий возможностью изменять направление потока воды и ее отфильтровки при помощи особой сетки. Грязевики используются в Туркестане при сборе, удалении примесей механического типа, которые не растворяются в очищаемой среде. То есть, по сути, грязевик представляет собой фильтр грубой очистки, который особенно востребован и используется для фильтрации среды в охлаждающих контурах. Также грязевиками оснащаются системы отопления и вентиляции.
Эксплуатационные особенности и принцип работы
Грязевик принимает жидкость, фильтрует ее, а после сливает очищенную от инородных механических частиц – это и является основной функцией устройства. Отходы, полученные в процессе очистки, оседают в нижней части корпуса, потому следует периодически осуществлять чистку грязевика и фильтра от мусора, который в нем скапливается.
Грязевик функционирует следующим образом:
- поток воды проходит через сетку устройства;
- происходит отсечение крупнодисперсных и среднедисперсных взвешенных частиц;
- они оседают и скапливаются в предназначенной для сбора мусора части грязевика.
Грязевики серии ТС-565, -566, -567, -568, -569 эффективно выполняют свои функции при постепенном увеличении гидравлического сопротивления в оборудовании. Специальные приборы (манометры) контролируют и регулируют давление в грязевике, они монтируются на трубопроводных линиях до и после места установки грязевиков. Фильтры грубой очистки изготавливаются на Уральском Заводе Стальных Конструкций в Туркестане, их можно заказать и изготовить по требованию их различных видов стали, при этом любой из грязевиков независимо от ее марки должен устанавливаться при температуре не ниже -200С.
Конструктивные характеристики и свойства грязевиков

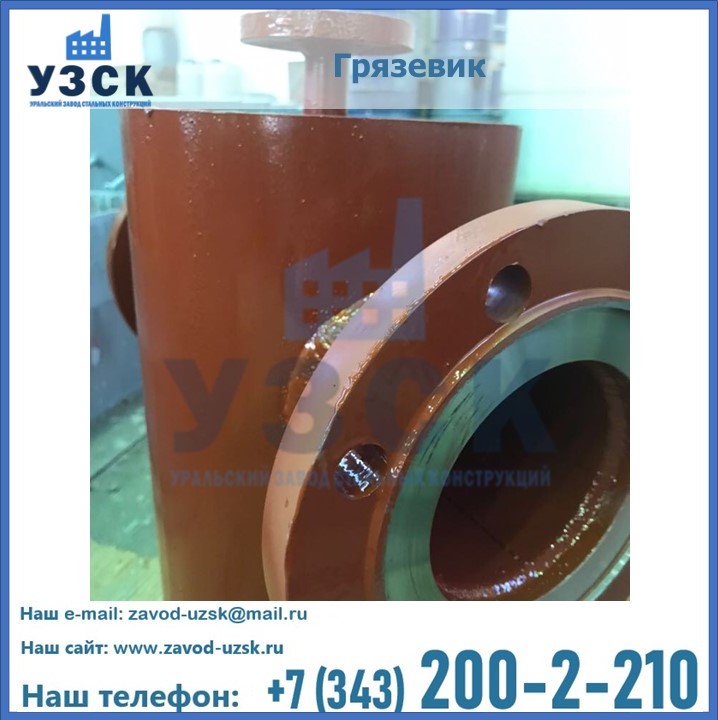

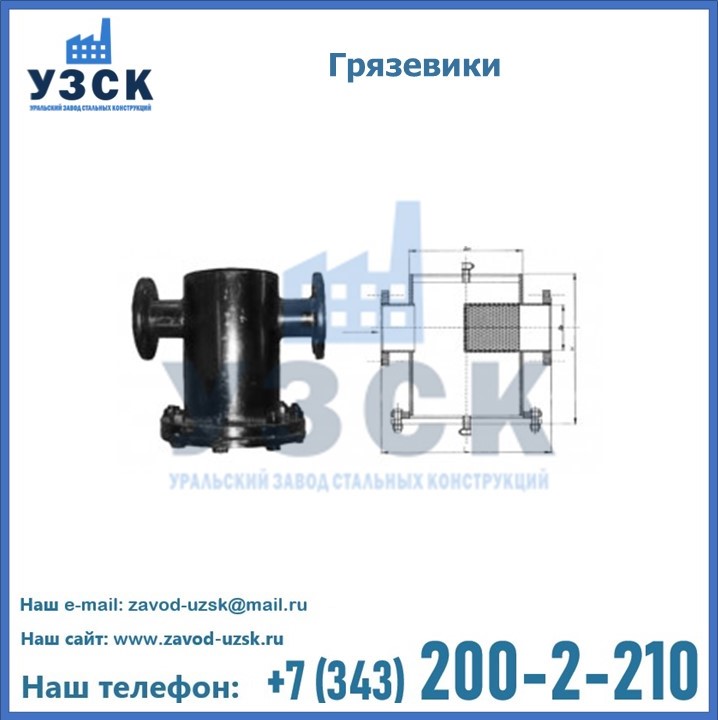

Грязевики производятся в Туркестане в горизонтальном и вертикальном исполнении. Исходя из модификации по этому признаку, отличается и их масса. Грязевик представляет собой цилиндрический конус, к которому сваркой присоединяют два патрубка, а также входной и выходной фланцы.
В нижней части корпуса имеется фланцевая заглушка, а сверху корпус заваривают. На донной заглушке имеется патрубок для крана, его монтируют к грязевику для того, чтобы можно быть слить шлам и промыть фильтр без его полного демонтажа.
В верхний патрубок устанавливают кран, который выпускает скопившийся воздух, если система заполняется теплоносителем. Материалом исполнения грязевика могут быть:
- низколегированная сталь, в этом случае грязевик может использоваться на объектах с минимальной температурой -40°С;
- углеродистая сталь применяются на объектах, где температурный минимум опускается ниже -40°С.
Технические характеристики
| Наименование | Серия | Диаметр, Ду, мм. |
|---|---|---|
| Грязевик тепловых пунктов ГТП (абонентские) | ТС-569.00.000 | 40 – 200 |
| Грязевик вертикальный ГВ | ТС-567.00.000 | 200 – 300 |
| Грязевик вертикальный ГВ | ТС-568.00.000 | 350 – 1000 |
| Грязевик горизонтальный ГГ | ТС-565.00.000 | 150 – 400 |
| Грязевик горизонтальный ГГ | ТС-566.00.000 | 500 – 1400 |
Правила установки и обслуживания
Установка, монтаж и обвязка грязевика в Туркестане осуществляется с учетом того, чтобы к нему был доступ для дальнейшего осмотра, ремонта и чистки оборудования от накопившегося мусора. После того, как монтаж грязевика был произведен, следует в обязательном порядке произвести опрессовку (гидравлические испытания) всей системы и промыть линии.
Производство и реализация грязевиков
Уральский Завод Стальных Конструкций занимается производством и реализацией грязевиков в городе Туркестан, в наличии устройства горизонтального и вертикального типа, соответствующие всем требованиям и стандартам, в том числе условиям «Правил устройства и безопасной эксплуатации».
